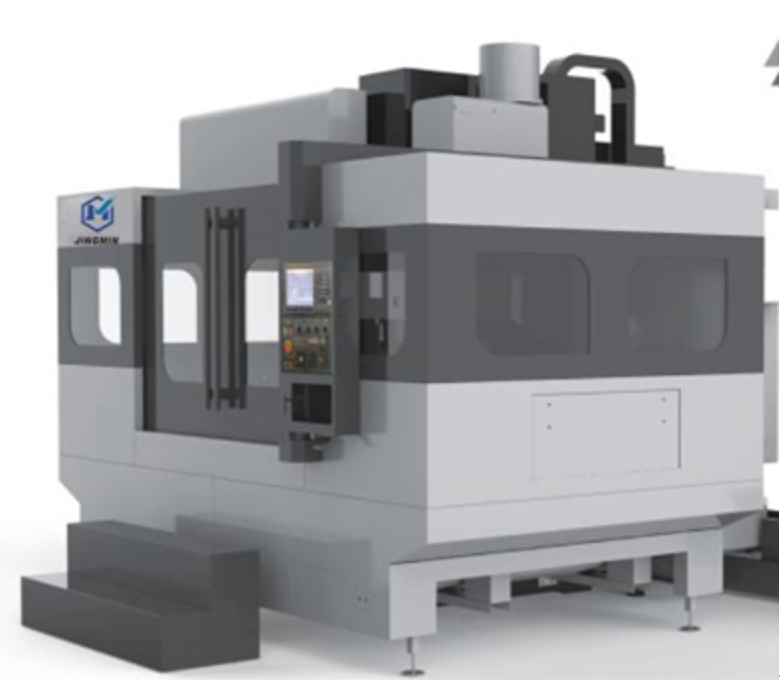

精明数控V-650五轴立式摇篮AC立式加工中心的A轴旋转C轴摇摆，可实现五轴联动加工X、Y、Z轴导轨均采用线性滚柱导轨。
一、精明数控V-650五轴立式摇篮AC立式加工中心应用场景
精明数控V-650五轴立式摇篮AC立式加工中心适用于自动化部件、汽车部件、模具、航空航天、军工、五金等各种机械加工领域的需求。
二、精明数控V-650五轴立式摇篮AC立式加工中心产品特点
1、高刚性、长久性的精度保持性
①精明数控V-650五轴立式摇篮AC立式加工中心的主要大件：底座、工作台、立柱、横梁、滑座、滑枕均采用优质树指砂造型、高强度优质铸铁，具有完善的热处理工艺过程来消除残余应力，并布置足够的加强筋板，保证整机具有足够的强度、刚性和高稳定性。
②所有机械主铸件均采用高刚性铸铁，确保最佳的结构稳定性。

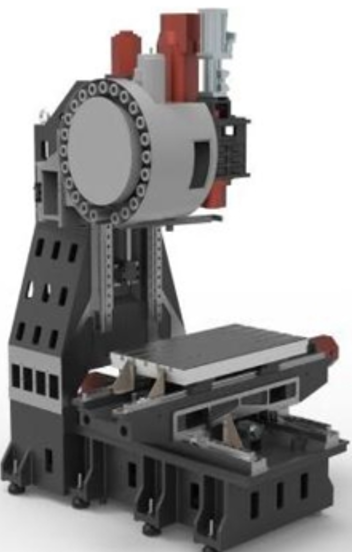

精明数控V-650五轴立式摇篮AC立式加工中心的立柱、底座及鞍座为箱形结构，配合合理化的筋骨强化设计，除了提升结构刚性，并将热变形降到最低程度。
③X、Y、Z轴采用用轨滚柱导轨，确保最佳的定位及重复精度。
2、精明数控V-650五轴立式摇篮AC立式加工中心的立柱采用对称性及优异的平衡设计，展现独特的加工精度。
3、三轴滚珠螺杆经预拉伸处理，有效抑制热变形问题。
咨询电话：159 1097 4236
4、精明数控V-650五轴立式摇篮AC立式加工中心的刀库结构有机械手圆盘式刀库，刀具数量可选，分别有24T、30T、36T。
5、精明数控V-650五轴立式摇篮AC立式加工中心的主轴侧面加装侧喷冷却及气体设计，可迅速排除刀具及工件之热量，有效提升加工精度。
6、该机床可选择配备德国西门子、日本三菱、日本法那科等品牌CNC控制器。
三、精明数控V-650五轴立式摇篮AC立式加工中心技术参数
项目及规格 | 单位 | 精明数控 V-650 | |
加工能力 | X/Y/Z轴行程 | mm | 650/650/700 mm |
C轴 | | ±270 | |
A轴 | | ±110 | |
主轴鼻端至工作台距离 | mm | 150～450 mm | |
主轴中心至立柱轨道距离 | mm | 420 | |
轨道形式 | Type | X Y Z线轨 | |
工作台 | 工作台尺寸（L*W） | mm | 700*420 mm |
工作台最大承重 | Kg | 250 | |
T型槽 | No/mm | 3-14*125 | |
主轴 | 主轴锥孔（型号/安装尺寸） | mm | BT30/ᶲ100 mm |
主轴转速 | rpm | 20000 | |
主轴传动方式 | Type | 直联传动 | |
进给 | X/Y/Z轴快速进给 | m/min | 40/40/40 m/min |
A轴 | ＂ | 140 | |
C轴 | ＂ | 140 | |
最大切削进给 | mm/min | 5～20000 mm/min | |
刀库 | 刀库类型 | Type | 飞碟式、21T、BT30 |
刀具最大直径（相邻空位） | mm | 50（120） mm | |
刀具最大长度 | mm | 250 | |
刀具最大重量 | kg | 3 | |
换刀时间（临近刀） | Sec | 1.6 | |
马达 | 主轴马达 | Kw | 5.5 |
三轴马达 | Nm | 9/9/19 Nm | |
切削水泵马达 | Kw | 0.5 Kw（H：28 m） | |
精度 | 定位精度 | mm | 0.015 |
重复定位精度 | mm | 0.008 | |
三轴丝杆 | 直径 | mm | 28/18/32 mm |
螺距 | mm | 16/16/16 mm | |
与电机连接方式 | Type | 直连 | |
线轨 | 宽度 | mm | 30/30/30 mm 滚柱 |
湖北精明数控机床有限公司提供铸造、加工、装配、钣金等生产销售整机光机一条龙服务，现在主要生产销售的机型（大型特殊重切）数控系列机床，如：桥式动柱、动柱动梁、定梁工作台移动等龙门加工中心，落地式镗铣床，卧式镗铣床，卧式刨台式镗铣床（主轴箱中置式、侧挂式），卧式加工中心，立式车铣复合机床，各种定制型多功能组合机床等。
