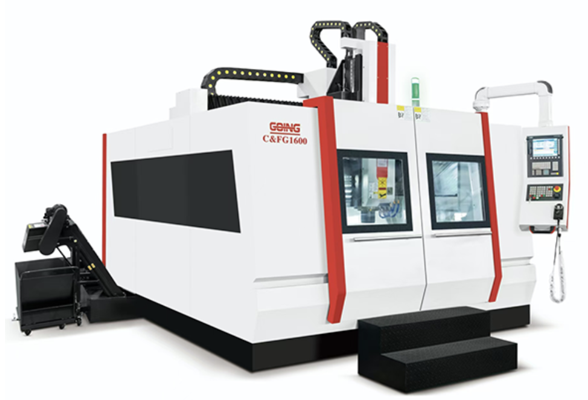

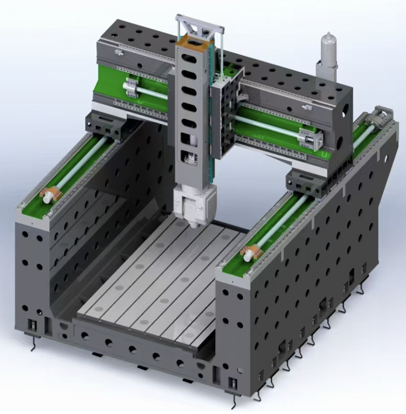

高懿精机桥式摆头五轴加工机G系列具有独特强悍的机械结构，完美体现高刚性、持久稳定性。
一、高懿精机桥式摆头五轴加工机G系列应用场景
高懿精机桥式摆头五轴加工机G系列适用于航空航天、高精度模具、零件、3C、5G汽车、新能源、模具等行业领域，主要应用于钛合金、模具钢、碳纤维等金属及非金属材料加工。
二、高懿精机桥式摆头五轴加工机G系列技术参数
单位 | 高懿精机 G1625 | 高懿精机 G2225 | 高懿精机 G3025 | 高懿精机 G4025 | 高懿精机 G5025 | 高懿精机 G6025 | ||
加工范围 | X轴行程 | mm | 1600 | 2200 | 3000 | 4000 | 5000 | 6000 |
Y轴行程 | mm | 2500 | ||||||
Z轴行程 | mm | 1000/ 12000 | ||||||
主轴鼻端至工作台距离 | mm | Z1,000:110~1,110/Z1,200:110~1,310 | ||||||
mm | Z1,000:200~1,200/Z1,200:200~1,400 | |||||||
mm | Z1,000:160~1,160/Z1,200:160~1,360 | |||||||
mm | Z1,000:240~1,240/Z1,200:240~1,440 | |||||||
mm | Z1,000;275~1,275/Z1,200:275~1,475 | |||||||
mm | Z1,000:240~1,240/Z1,200:240~1,440 | |||||||
mm | Z1,000:240~1,240/Z1,200:240~1.440 | |||||||
mm | Z1,000:225~1,225/Z1,200:225~1,425 | |||||||
mm | Z1,000:225~1,225/Z1,200:225~1,425 | |||||||
双立柱间距离(门宽) | mm | 3,400 | ||||||
工作台规格 | 工作台面积 | mm | 1,600*2,500 | 2,200*2,500 | 3,600*2,500 | 4,000*2,500 | 5,000*2,500 | 6,000*2,500 |
T型槽（宽度*数量*间距） | mm | 28*11*250 | 28*15*250 | 28*19*250 | 28*23*250 | |||
工作台最大载重 | kg/cm² | 3,000 | ||||||
主轴规格 | 主轴 | / | H810S-02-15 | |||||
主轴功率(S1/S6) | kw | 50/65 | ||||||
主轴转速 | rpm | 12000/15000/20000/24000 | ||||||
主轴锥孔 | / | HSK A63/HSK-A100 | ||||||
主轴扭矩(S1/S6) | Nm | 95.5/ 124 | ||||||
进给 | 切削进给速度 | m/min | 1-20 | |||||
快速进给速度 | m/min | XY:32/ Z:20 | ||||||
精度 | 定位精度 | mm | ±0.005/全行程 | ±0.007/全行程 | ±0.008/全行程 | |||
定位精度 | mm | P0.008 | P0.010 | P0.012 | P0.015 | |||
重复定位精度 | mm | ±0.002 | ||||||
重复定位精度(VD13441) | mm | PS0.006 | PS0.008 | PS0.012 | ||||
刀库 | 容量 | T | 20/32/40/60 | |||||
最大刀径-相邻刀 | mm | HSK-A63:Ф75 /HSK-A100:Ф125 | ||||||
最大刀径-隔空刀 | mm | HSK-A63:Ф130/HSK-A100:Ф250 | ||||||
最大刀长 | mm | 300 | ||||||
最大刀重 | kg | HSK-A63: 8,HSK-A100:15 | ||||||
机器规格 | 机器尺寸 | m | 6.9*8.6*5.5 | 7.5*8.6*5.5 | 9.1*8.6*5.5 | 10.1*8.6*5.5 | 11.1*8.6*5.5 | 12.1*8.6*5.5 |
机器重量 | kg | 43,500 | 48,500 | 48,000 | 57,500 | 66,500 | 76,500 | |
机床型号 | 单位 | 高懿精机 G2232 | 高懿精机 G3032 | 高懿精机 G4032 | 高懿精机 G5032 | 高懿精机 G6032 | ||
加工范围 | X轴行程 | mm | 2,200 | 3,000 | 4,000 | 5,000 | 6,000 | |
Y轴行程 | mm | 3,200 | ||||||
Z轴行程 | mm | 1，000/1，2000 | ||||||
工作台规格 | 主轴鼻端至工作台距离 | mm | Z1,000:110~1,110/Z1,200:110~1,310 | |||||
mm | Z1,000:200~1,200/Z1,200:200~1,400 | |||||||
mm | Z1,000:160~1,160/Z1,200:160~1,360 | |||||||
mm | Z1,000:240~1,240/Z1,200:240~1,440 | |||||||
mm | Z1,000;275~1,275/Z1,200:275~1,475 | |||||||
mm | Z1,000:240~1,240/Z1,200:240~1,440 | |||||||
mm | Z1,000:240~1,240/Z1,200:240~1.440 | |||||||
mm | Z1,000:225~1,225/Z1,200:225~1,425 | |||||||
mm | Z1,000:225~1,225/Z1,200:225~1,425 | |||||||
双立柱间距离(门宽) | mm | 3,900 | ||||||
工作台规格 | 工作台面积 | mm | 2,200 *3,200 | 3.000*3,200 | 4,000*3,200 | 5,000*3,200 | 6.000*3.200 | |
T型槽（宽度*数量*间距） | mm | 28*13*250 | 28*11*250 | 28*15*250 | 28*19*250 | 28*23*250 | ||
工作台最大载重 | kg/cm² | 3,000 | ||||||
主轴 | 主轴 | / | H810S-02-15 | |||||
主轴功率(S1/S6) | kw | 50/65 | ||||||
主轴转速 | rpm | 15,000 | ||||||
主轴锥孔 | / | HSK-A100 | ||||||
主轴扭矩S1/S6) | Nm | 95.5/ 124 | ||||||
进给 | 切削进给速度 | m/min | 1-20 | |||||
快速进给速度 | m/min | XY:32/Z:20 | ||||||
精度 | 定位精度(JIS-B6333) | mm | ±0.005/全行程 | ±0.007/全行程 | ||||
定位精度(VD13441) | mm | P0.008 | P0.010 | P0.012 | P0.015 | |||
重复定位精度(JIS-B6333) | mm | ±0.002 | ||||||
重复定位精度(VD13441) | mm | PS0.006 | PS0.008 | PS0.012 | ||||
刀库 | 容量 | T | 20/32/40/60 | |||||
机器规格 | 机器尺寸 | m | 7.5*9.1*5.5 | 9.1*9.1*5.5 | 10.1*9.1*5.5 | 11.1*9.1*5.5 | 12.1*9.1*5.5 | |
机器重量 | kg | 46,000 | 45,500 | 55,500 | 64,000 | 73,500 | ||
三、高懿精机桥式摆头五轴加工机G系列主要配件
海德汉光栅尺
对刀仪
链式刀库
圆盘式刀库
主轴油冷
在线监测
排屑机
摆头
江苏高懿精密机械科技有限公司自2004年创建至今，致力于研发、生产精密数控机床(五轴加工机、龙门加工机、卧式加工机、立式加工机、石墨加工机、)广泛应用于航空航天、精密模具、汽车、医疗、光学、3C行业。拥有专业研发团队和科技团队，拥有自主知识产权。
