一、昆山友崴LV系列天车型摆头五轴加工中心技术参数之一
机床规格 | 单位 | 昆山友崴LV-2520 | 昆山友崴LV-2530 | 昆山友崴LV-2540 |
行程 | ||||
X轴 | mm | 2500 | 2500 | 2500 |
Y轴 | mm | 2000 | 3000 | 4000 |
Z轴 | mm | 1000/1200/1500 | ||
A轴转角范围 | ° | ±110° | ±110° | ±110° |
C轴转角范围 | ° | ±360° | ±360° | ±360° |
双柱间距离 | mm | 3200 | 3200 | 3200 |
工作台尺寸 | ||||
工作台X方向 | mm | 2500 | 2500 | 2500 |
工作台Y方向 | mm | 2000 | 3000 | 4000 |
工作台载重 | T | 5 T/m2 | 5 T/m2 | 5 T/m2 |
主轴 | ||||
主轴转速 | rpm | 10000/18000/20000/24000 | ||
主轴功率 | Kw | 20/24，30/40，54/65 | ||
刀柄形式 | / | HSK-A63/HSK-A100 | ||
进给 | ||||
X轴快速进给 | mm/min | 20000 | ||
Y轴快速进给 | mm/min | 20000 | ||
Z轴快速进给 | mm/min | 15000 | ||
A轴最高转速 | rpm | 60 | ||
C轴最高转速 | rpm | 60 | ||
其它 | ||||
刀库容量 | T | 24/32 | 24/32 | 24/32 |
电力需求 | KVA | 65--85 | 65--85 | 65--85 |
气压需求 | kg/cm2 | 5--8 | 5--8 | 5--8 |
机器重量（约） | T | 32 | 40 | 45 |
机床外观尺寸 | ||||
机床长度（约） | mm | 4000 | 6000 | 8000 |
机床宽度（约） | mm | 5000 | 5000 | 5000 |
机床高度（约） | mm | 5500 | 5500 | 5500 |
咨询电话：159 1097 4236
二、昆山友崴LV系列天车型摆头五轴加工中心技术参数之二
机床规格 | 单位 | 昆山友崴LV-2560 | 昆山友崴LV-3020 | 昆山友崴LV-3040 | 昆山友崴LV-3050 |
行程 | |||||
X轴 | mm | 2500 | 3000 | 3000 | 3000 |
Y轴 | mm | 6000 | 2000 | 4000 | 5000 |
Z轴 | mm | 1000/1200/1500 | |||
A轴转角范围 | ° | ±110° | ±110° | ±110° | ±110° |
C轴转角范围 | ° | ±360° | ±360° | ±360° | ±360° |
双柱间距离 | mm | 3200 | 3700 | 3700 | 3700 |
工作台尺寸 | |||||
工作台X方向 | mm | 2500 | 3000 | 3000 | 3000 |
工作台Y方向 | mm | 6000 | 2000 | 4000 | 5000 |
工作台载重 | T | 5 T/m2 | 5 T/m2 | 5 T/m2 | 5 T/m2 |
主轴 | |||||
主轴转速 | rpm | 10000/18000/20000/24000 | |||
主轴功率 | Kw | 20/24，30/40，54/65 | |||
刀柄形式 | / | HSK-A63/HSK-A100 | |||
进给 | |||||
X轴快速进给 | mm/min | 20000 | |||
Y轴快速进给 | mm/min | 20000 | |||
Z轴快速进给 | mm/min | 15000 | |||
A轴最高转速 | rpm | 60 | |||
C轴最高转速 | rpm | 60 | |||
其它 | |||||
刀库容量 | T | 24/32 | 24/32 | 24/32 | 24/32 |
电力需求 | KVA | 65--85 | 65--85 | 65--85 | 65--85 |
气压需求 | kg/cm2 | 5--8 | 5--8 | 5--8 | 5--8 |
机器重量（约） | T | 65 | 35 | 62 | 70 |
机床外观尺寸 | |||||
机床长度（约） | mm | 10000 | 6000 | 8000 | 9000 |
机床宽度（约） | mm | 5000 | 6000 | 6000 | 6000 |
机床高度（约） | mm | 5500 | 5500 | 5500 | 5500 |
咨询电话：159 1097 4236

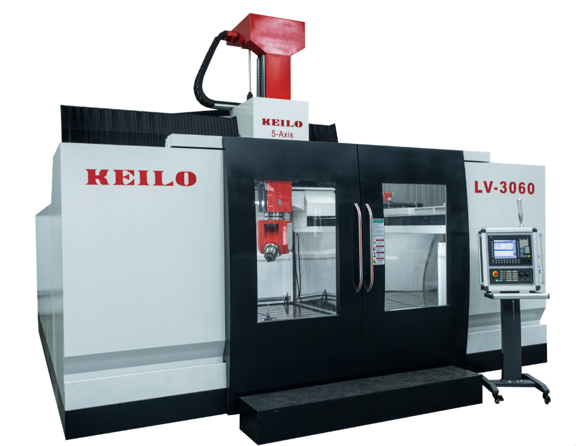

三、昆山友崴LV系列天车型摆头五轴加工中心技术参数之三
机床规格 | 单位 | 昆山友崴LV-3060 | 昆山友崴LV-3080 | 昆山友崴LV-30100 | 昆山友崴LV-30120 |
行程 | |||||
X轴 | mm | 3000 | 3000 | 3000 | 3000 |
Y轴 | mm | 6000 | 8000 | 10000 | 12000 |
Z轴 | mm | 1000/1200/1500 | 1000/1200/1500 | ||
A轴转角范围 | ° | ±110° | ±110° | ±110° | ±110° |
C轴转角范围 | ° | ±360° | ±360° | ±360° | ±360° |
双柱间距离 | mm | 3700 | 3700 | 3700 | 3700 |
工作台尺寸 | |||||
工作台X方向 | mm | 3000 | 3000 | 3000 | 3000 |
工作台Y方向 | mm | 6000 | 8000 | 10000 | 12000 |
工作台载重 | T | 5 T/m2 | 5 T/m2 | 5 T/m2 | 5 T/m2 |
主轴 | |||||
主轴转速 | rpm | 10000/18000/20000/24000 | 10000/18000/20000/24000 | ||
主轴功率 | Kw | 20/24，30/40，54/65 | 20/24，30/40，54/65 | ||
刀柄形式 | / | HSK-A63/HSK-A100 | HSK-A63/HSK-A100 | ||
进给 | |||||
X轴快速进给 | mm/min | 20000 | 20000 | ||
Y轴快速进给 | mm/min | 20000 | 20000 | ||
Z轴快速进给 | mm/min | 15000 | 15000 | ||
A轴最高转速 | rpm | 60 | 60 | ||
C轴最高转速 | rpm | 60 | 60 | ||
其它 | |||||
刀库容量 | T | 24/32 | 24/32 | 24/32 | 24/32 |
电力需求 | KVA | 65--85 | 65--85 | 65--85 | 65--85 |
气压需求 | kg/cm2 | 5--8 | 5--8 | 5--8 | 5--8 |
机器重量（约） | T | 72 | 90 | 108 | 126 |
机床外观尺寸 | |||||
机床长度（约） | mm | 10000 | 12000 | 14000 | 16000 |
机床宽度（约） | mm | 6000 | 6000 | 6000 | 6000 |
机床高度（约） | mm | 5500 | 5500 | 5500 | 5500 |
咨询电话：159 1097 4236
四、昆山友崴LV系列天车型摆头五轴加工中心技术参数之四
机床规格 | 单位 | 昆山友崴LV-4060 | 昆山友崴LV-4080 | 昆山友崴LV-40100 |
行程 | ||||
X轴 | mm | 4000 | 4000 | 4000 |
Y轴 | mm | 6000 | 8000 | 10000 |
Z轴 | mm | 1000/1200/1500 | ||
A轴转角范围 | ° | ±110° | ±110° | ±110° |
C轴转角范围 | ° | ±360° | ±360° | ±360° |
双柱间距离 | mm | 4700 | 4700 | 4700 |
工作台尺寸 | ||||
工作台X方向 | mm | 4000 | 4000 | 4000 |
工作台Y方向 | mm | 6000 | 8000 | 10000 |
工作台载重 | T | 5 T/m2 | 5 T/m2 | 5 T/m2 |
主轴 | ||||
主轴转速 | rpm | 10000/18000/20000/24000 | ||
主轴功率 | Kw | 20/24，30/40，54/65 | ||
刀柄形式 | / | HSK-A63/HSK-A100 | ||
进给 | ||||
X轴快速进给 | mm/min | 20000 | ||
Y轴快速进给 | mm/min | 20000 | ||
Z轴快速进给 | mm/min | 15000 | ||
A轴最高转速 | rpm | 60 | ||
C轴最高转速 | rpm | 60 | ||
其它 | ||||
刀库容量 | T | 24/32 | 24/32 | 24/32 |
电力需求 | KVA | 65--85 | 65--85 | 65--85 |
气压需求 | kg/cm2 | 5--8 | 5--8 | 5--8 |
机器重量（约） | T | 90 | 110 | 130 |
机床外观尺寸 | ||||
机床长度（约） | mm | 10000 | 12000 | 14000 |
机床宽度（约） | mm | 7000 | 7000 | 7000 |
机床高度（约） | mm | 5500 | 5500 | 5500 |
咨询电话：159 1097 4236
五、昆山友崴LV系列天车型摆头五轴加工中心技术参数之五
机床规格 | 单位 | 昆山友崴LV-40120 | 昆山友崴LV-40200 |
行程 | |||
X轴 | mm | 4000 | 4000 |
Y轴 | mm | 12000 | 20000 |
Z轴 | mm | 1000/1200/1500 | |
A轴转角范围 | ° | ±110° | ±110° |
C轴转角范围 | ° | ±360° | ±360° |
双柱间距离 | mm | 4700 | 4700 |
工作台尺寸 | |||
工作台X方向 | mm | 4000 | 4000 |
工作台Y方向 | mm | 12000 | 20000 |
工作台载重 | T | 5 T/m2 | 5 T/m2 |
主轴 | |||
主轴转速 | rpm | 10000/18000/20000/24000 | |
主轴功率 | Kw | 20/24，30/40，54/65 | |
刀柄形式 | / | HSK-A63/HSK-A100 | |
进给 | |||
X轴快速进给 | mm/min | 20000 | |
Y轴快速进给 | mm/min | 20000 | |
Z轴快速进给 | mm/min | 15000 | |
A轴最高转速 | rpm | 60 | |
C轴最高转速 | rpm | 60 | |
其它 | |||
刀库容量 | T | 24/32 | 24/32 |
电力需求 | KVA | 65--85 | 65--85 |
气压需求 | kg/cm2 | 5--8 | 5--8 |
机器重量（约） | T | 150 | 245 |
机床外观尺寸 | |||
机床长度（约） | mm | 16000 | 24000 |
机床宽度（约） | mm | 7000 | 7000 |
机床高度（约） | mm | 5500 | 5500 |
昆山友崴机械设备有限公司是一家在五轴设备生产领域具有多年生产经验的企业，其产品广泛应用于航空航天、新能源汽车、轨道交通、模具、军工、船舶、风力发电等行业。
