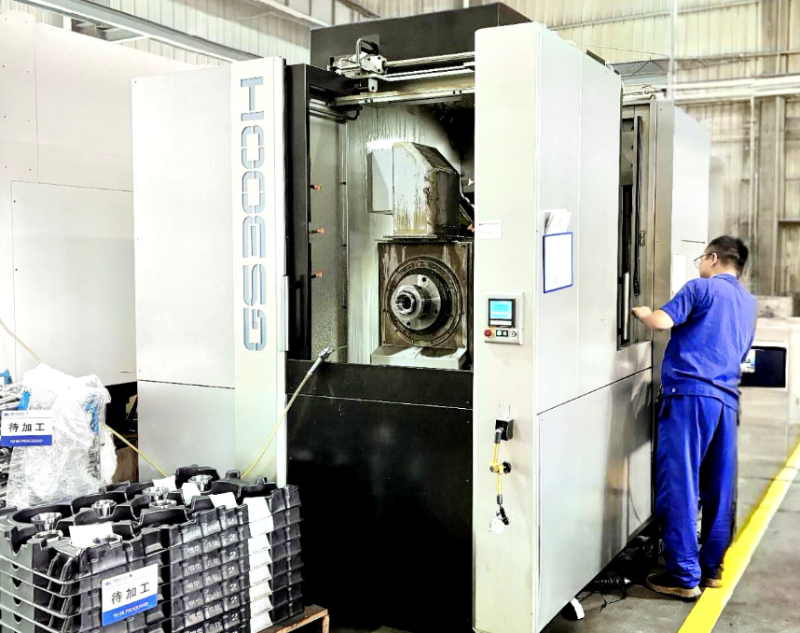

原装日本丰田GS300H4车齿机

台数：1台

出厂时间：2019年

GS300H4 基本规格

最大模数：2

工作台：

工作台尺寸：500×500 mm

回转工作台分度角度：0.001 ° 带编码器NC

工作台高度（距地面）：1000 mm

工件轴中心高（距地面）：1350 mm

移动行程：

X轴（立柱左右移动）：730 mm

Y轴（轴头的上下移动）：650 mm

Z轴（工作台的前后移动）：850 mm

B轴（工作台的旋转移动）：0.000～270.000 °

主轴中心与工作台上面的距离：150～800 mm

主轴端面与工作台中心的距离：100～950 mm

进给速度

快进

X,Y,Z轴：60 m/min

B轴：14400 °/min 带编码器NC

切削进给

X,Y,Z轴：0.001～30 m/min

快进加速度

X,Y,Z轴：9.8 m/s²（G）（1）

滚珠丝杠径

X,Y,Z轴：φ40 mm

主轴

转速：12000 min⁻¹（#40）高速主轴

主轴用电机：AC22/18.5 kW（15分/连续） 12000转

主轴端锥度：ISO R297/锥度No.40

主轴径（前轴承内径）：φ80 mm 12000转

A轴

转速：3000 min⁻¹

额定输出功率：AC33.5/28.3 kW（30%ED/连续）

扭矩：160/90 N·m（最大/连续）

最大工件径：φ220 mm

最大工件宽度：150 mm

A轴端面最大力矩：82.2 N·m

A轴中心与转台上面的高度：350 mm

ATC

刀具持有数：40 本

最大刀径（全套）：φ75 mm

最大刀具长：GL. 560 mm

最大刀具重量：8 kg

主轴端面最大力矩：11.8 N·m

刀具更换时间（※）chip-to-chip：2.5 sec（～8kg）

使用刀具

刀柄：JIS（MAS）BT40

拉丁：MAS I形P40T

※往返行程：200mm×2、主轴：1000min⁻¹、含ATC门开闭时间3-2

面积 重量

所需占地面积：2290×5655 mm

设备高度：2720 mm

净重（本体）：14250 kg

联系：135 0128 2025
