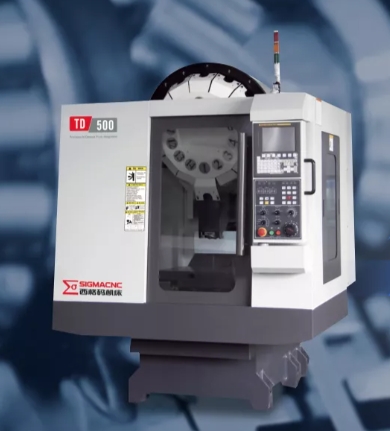

一、上海西格码机床高速钻攻中心TD500/600应用场景
上海西格码机床高速钻攻中心TD500/600适用于大批量生产汽车、医疗器械、仪器仪表、航空航天、电子消费等产品加工，特别适用于复杂钻孔、攻丝零件加工。
二、上海西格码机床高速钻攻中心TD500/600产品特点
1、上海西格码机床TD500/600高速钻攻中心采用的是大型立柱稳固，三轴采用三线轨结构，实现高效加工，底座采用六点支撑结构扎实，高速移动，不震动，不变形。床身结构坚固，能承受高速运动产生的惯量。
2、西格码机床高速钻攻中心TD500/600的主轴惯性低，稳定性高，夹臂刀库换刀速度快，时间短，除加工零件外，同样适合钻小直径孔。该直联高速主轴反应快，钻孔攻牙效率提高。
3、上海西格码机床TD500/600高速钻攻中心配置高速静音丝杆，静音线轨使热变位少、精度提高。
咨询电话：159 1097 4236
4、西格码机床高速钻攻中心TD500/600实现三轴高速位移，可节省大量非加工时间，三轴护罩保护丝杆线轨提高机床使用寿命。
5、上海西格码机床TD500/600高速钻攻中心采用加高立柱设计，预留安装第四轴空间。
6、空调系统冷却保证西格码机床高速钻攻中心TD500/600合适温度，延长机床寿命。
7、上海西格码机床高速钻攻中心TD500/600的前拉门和两侧门玻璃均为10mm厚夹胶安全玻璃，提高安全性。
三、上海西格码机床高速钻攻中心TD500/600技术参数
项目 | 单位 | 上海西格码机床TD500 | 上海西格码机床TD600 |
工作台面尺寸（外形尺寸） | mm | 650*400 | 700*420 |
T型槽（槽数/宽度/间距） | mm | 3/14/125 | 3/14/125 |
工作台左右行程（X轴） | mm | 500 | 600 |
工作台前后行程（Y轴） | mm | 400 | 400 |
主轴箱上下行程（Z轴） | mm | 300 | 300 |
主轴端面距工作台面距离 | mm | 150～450 | 150～450 |
主轴中心至立柱前面距离 | mm | 464 | 464 |
工作台载荷 | kg | 250 | 250 |
滚珠丝杠尺寸 | mm | ᶲ28*16（X，Y） | ᶲ28*16（X，Y） |
ᶲ32*16（Z） | ᶲ32*16（Z） | ||
快速移动速度 | m/min | X/Y/Z：48/48/48 | X/Y/Z：48/48/48 |
主轴锥柄 | BT-30 | BT-30 | |
主轴转速 | r/min | 12000 | 12000 |
主轴电机（β电机） | kW | 5.5 | 5.5 |
刀库容量 | pcs | 16 | 16 |
换刀方式 | 夹臂换刀装置 | 夹臂换刀装置 | |
选刀方式 | 任意 | 任意 | |
换刀时间 | sec | 1.2 | 1.2 |
定位精度 | mm | 0.008 | 0.008 |
重复定位精度 | mm | 0.005 | 0.005 |
刀具尺寸（直径/长度） | mm | ᶲ60/200 | ᶲ60/200 |
刀具重量 | kg | 3 | 3 |
钻孔能力 | mm | ᶲ15 | ᶲ15 |
攻丝能力 | M12 | M12 | |
气源 | m3/min | ≥0.3 | ≥0.3 |
电源容量 | kVA | 15 | 15 |
机床外形尺寸（长*宽*高） | mm | 1760*2360*2600 | 1760*2360*2600 |
机床重量 | kg | 3000 | 3100 |
咨询电话：159 1097 4236
四、上海西格码机床高速钻攻中心TD500/600基本配置
发那科 0i-MF(plus)数控系统
主轴吹气系统
冷却系统
自动润滑系统
自动断电系统
热交换器
刚性攻牙
夹臂式刀库(16T)
CF卡(1GB)
排屑方式：后排屑
三色指示灯
全封闭防护罩
五、上海西格码机床高速钻攻中心TD500/600可选配置
三菱M80/西门子828D/新代22MA
第四轴旋转工作台
夹臂式刀库（21T）
主轴转速20000 r/min
刀具检测，工件检测系统
油水分离系统
工件气密检测系统
油雾交换器
上海西格码机床有限公司是专业生产数控机床设备的厂家，自主研发出SC系列普及型、全功能型数控车床、立式加工中心和精密数控卧式镗床。
