制造商：ZAYER S.A.（西班牙萨亚）

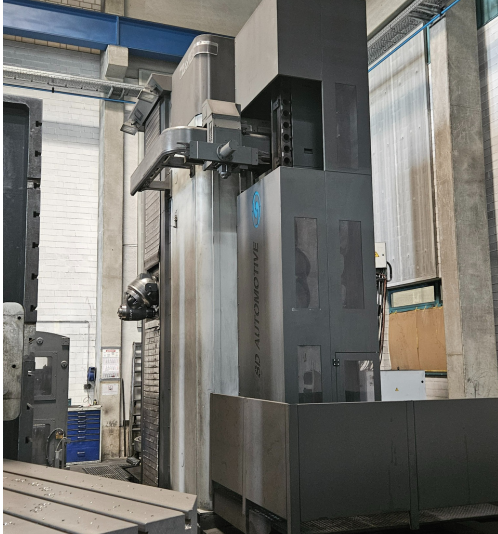

品名：数控五轴落地镗铣床（加工中心）
型号：ZAYER KCU 8000 AR
制造年份：2014年
技术参数
项目 | 参数 |
制造商 | ZAYER S.A.（西班牙） |
型号 | IBERIMEX-ZAYER KCU 8000 AR |
制造年份 | 2014 |

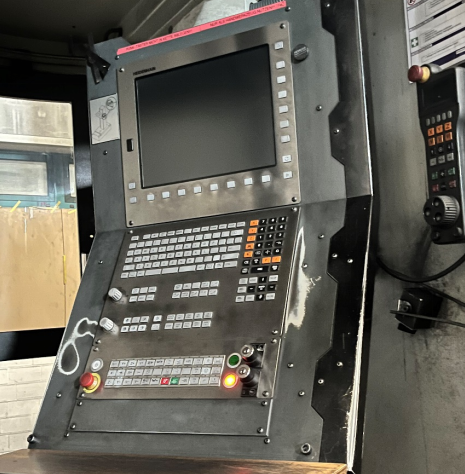

数控系统 | Heidenhain iTNC-530海德汉系统 |
X轴行程（纵向） | 8,000 mm |
Y轴行程（横向） | 1,600 mm |
Z轴行程（垂直） | 3,500 mm |
B轴 | ±180°，360,000个位置，分辨率0.001° |
C轴 | ±180°，360,000个位置，分辨率0.001° |
主轴功率 | 40 kW (100% ED) |
主轴转速 | 4,500 / 6,000 rpm（两档） |
进给速度（CNC） | 最高10,000 mm/min |
快速移动速度 | 20,000 mm/min |
刀具接口 | DIN 69871 A50；拉钉 ISO 7388/2 |
刀库容量 | 30把刀，自动双臂换刀装置，最大刀具重量25 kg |
工作台 | 回转工作台 2000 × 2000 mm；承载 40,000 kg；W轴行程 1,000 mm |
测量系统 | Blum Micro A5 激光测头；Renishaw RMP600 探头 |
工作台驱动 | 双电机双驱动，配Heidenhain线性光栅 |
驱动系统 | X轴齿轮齿条双伺服（主从结构）；Y/Z轴Ø80 mm预紧滚珠丝杠 |
技术特性与系统说明

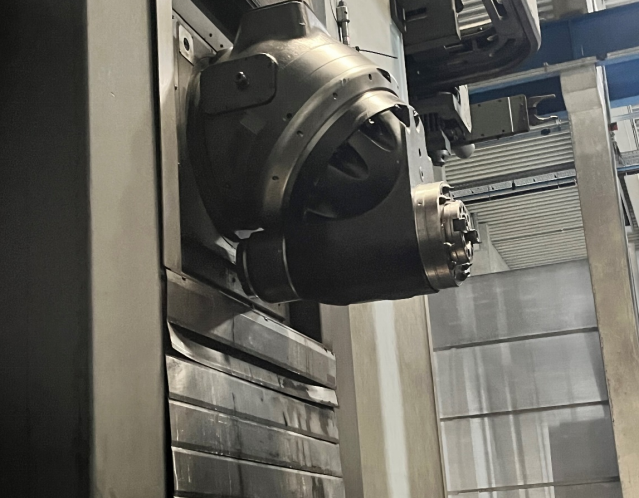

· • B/C双回转万能铣头。
· • 主轴采用强制润滑系统，带ZF变速箱及水冷系统，确保热稳定性。
· • 三轴均设热补偿功能，电气柜配冷却系统。
· • X轴采用齿轮齿条双伺服驱动（主从结构），传动刚性强。
· • Y/Z轴采用Ø80 mm预紧滚珠丝杠传动，精度高。
· • 导轨采用淬硬钢导轨配INA滚轮滑块，副导轨覆聚合物涂层以吸振。
· • ZAYER专用iCal自动铣头测量与补偿系统，配Renishaw RMP600探头。
· • Blum Micro A5 激光测量系统用于校准与检测。
· • 具备自适应进给控制（AFC）及无线手轮HR-550。
· • 符合欧盟机械安全指令，配备安全护栏与光幕系统。

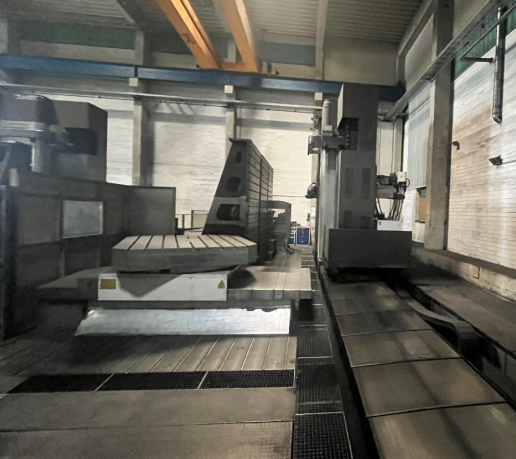

回转工作台系统
· • 重载回转工作台，尺寸 2000 × 2000 mm，最大承载能力 40,000 kg。
· • W轴行程 1,000 mm，可实现垂直方向调节，适合大型工件。
· • 双伺服驱动及液压锁紧结构，确保高刚性与定位精度。
· • 集成Heidenhain线性编码器，保证回转精度。
· • 工作台可连续360°旋转，支持五轴联动加工。
· • 适用于大型结构件、模具及能源设备加工。
应用领域
适用于航空航天结构件、能源设备、大型模具以及重型机械零部件的高精度加工。
设备优势
· • 欧洲高品质制造（ZAYER S.A. 西班牙原装）。
· • 五轴联动能力，适合复杂曲面与结构件加工。
· • 大行程与高承载工作台，满足大型工件需求。
· • 集成测量与热补偿系统，长期保持加工精度。
· • 适合高要求工业制造与模具行业应用。
联系：135 0128 2025
免责声明
以上技术参数及技术说明摘录于原有技术资料，对于正确性不负责任，以现场设备实际参数为准。
本机配备30把刀位的自动刀库，采用双臂机械手换刀装置。刀具接口标准为 DIN 69871 A50，拉钉符合 ISO 7388/2 标准。最大刀具重量25 kg。该系统可实现快速、可靠的自动换刀，提高加工效率。
