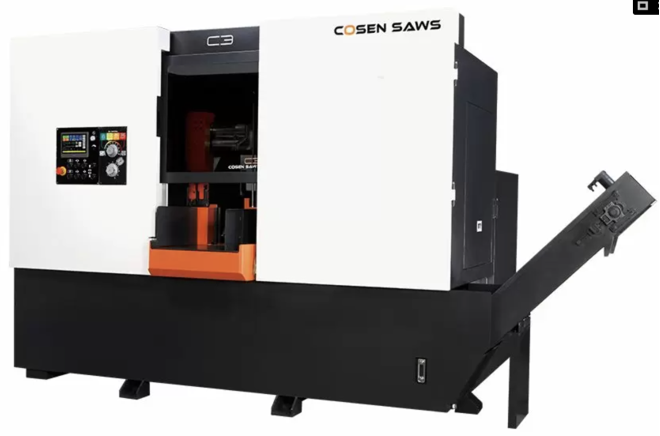

一、台湾高圣全罩式数控自动龙门带锯床C3产品特色
1、台湾高圣全罩式数控自动龙门带锯床C3的锯弓进给采高精密线性滑轨设计。
2、采用龙门双柱设计，台湾高圣全罩式数控自动龙门带锯床C3的结构力量最为稳固抑震。
3、采用变频控制锯带无段变速。
4、台湾高圣全罩式数控自动龙门带锯床C3的锯臂为整支铸铁锻造, 并与虎钳连动自动定位。
5、台湾高圣全罩式数控自动龙门带锯床C3采用钨钢片加辅助轴承支撑导引锯带。
6、具备防震滚轮装置、自动锯带张力装置等。
咨询电话：159 1097 4236
7、台湾高圣全罩式数控自动龙门带锯床C3全行程油压虎钳夹持，另外，分割式前虎钳增加夹持点减少毛边和残料。
8、台湾高圣全罩式数控自动龙门带锯床C3配置7吋HMI彩色触控屏幕搭配三菱PLC控制器。
二、台湾高圣全罩式数控自动龙门带锯床C3产品规格
机型 | 台湾高圣 C3 | ||
名称 | 数字触控控制全自动油压带锯床 | ||
最大锯切能力 | 圆柱体 | 360 mm (14.1 in.) | |
正方体 | 360 mm (14.1 in.) | ||
长方体 (宽 x 高) | 360 x 400 mm | ||
束材 | 前下压 | W: 190 - 350mm | |
后下压 | - | ||
锯带 | 速度 | 16 - 160 m/min (53 - 524 ft/min) | |
尺寸 (长 x 宽 x 厚) | 4880 x 41 x 1.3 mm (192.1 x 1½ x 0.050 in.) | ||
张力 | 液压系统 (出厂前已调整) 2200 - 2300kg / cm²(精度 : +100 - +150 kg / cm² ) | ||
导引 | 碳化钨钢片 | ||
清洁 | 钢刷 | ||
电力输出 | 主马达 | 7.5 HP (5.5 kW) | |
油压马达 | 2HP (1.5 kW) | ||
冷却泵浦 | 1/8 HP (0.09 kW) | ||
流体容器容积 | 油压液容器 | 50 L (13.2 gal) | |
冷却液容器 | 90 L (23.7 gal) | ||
虎钳夹持 | 控制方式 | 油压 | |
最小夹持能力 | 0 mm | ||
残料 | 手动: 15 mm (0.5 in.) / 自动: 60 mm (2.3 in.) | ||
送料进给 | 长度-单次行程 | 500 mm (19.6 in.) | |
长度-多次行程 | 99 m or 999 in. | ||
床面 | 高度 | 836 mm (32.9 in.) | |
承受重量 | ------------------------- | ||
重量 | 净重 | 2,500 kg (5,500 lb) | |
总重 | 3,000 kg (6,600 lb) | ||
占地面积 | (长 x 宽 x 高) | 2,310 x 3,635 x 2,015 mm (90 x 143 x 79 in.) | |
三、台湾高圣全罩式数控自动龙门带锯床C3选配附件
高圣独家专利V_Drive系统
歪斜检知
马达安培数显示
锯弓高度和切削率显示
无轴心式油压除屑机
油压下压装置
虎钳减压阀
QR Code扫描工单功能
