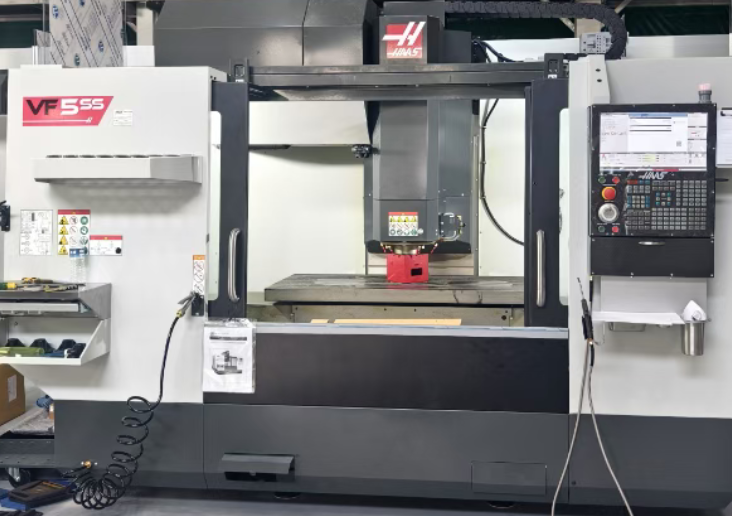

美国哈斯加工中心V 型号是畅销 VF 型号的特别配置版本，专门供应中国市场，让您以我们有史以来较低的价格直接体验 Haas 品质、性能和价值。
VF-5SS-V 包括：第 4 轴驱动选件、排屑螺杆、坐标旋转与缩放、高速加工、用户自定义宏。
DIMENSIONS - SHIPPING
S.A.E
METRIC
国产托盘
168.0 in x 101.5 in x 109.0 in
427 cm x 258 cm x 277 cm
出口托盘
164.0 in x 91.5 in x 101.0 in
417 cm x 233 cm x 257 cm
重量
12700 lb
5761.0 kg
国产托盘（有无 50+1 SMTC）
168 in x 102 in x 122 in
427 cm x 260 cm x 310 cm
出口托盘（有/无 50+1 SMTC）
164 in x 92 in x 101 in
417 cm x 233 cm x 257 cm
重量（有/无 50+1 SMTC）
12700 lb
5761 kg
行程
S.A.E
METRIC
X 轴
50.00 in
1270 mm
Y 轴
26.00 in
660 mm
Z 轴
25.00 in
635 mm
主轴鼻端到台面（最大）
29.2 in
742 mm
主轴鼻端到台面（最小）
4.2 in
107 mm
SPINDLE
S.A.E
METRIC
最大额定功率
30.0 hp
22.4 kW
最高速度
12000 rpm
12000 rpm
最大扭矩
90.0 ft-lbf @ 2000 rpm
122.0 Nm @ 2000 rpm
传动系统
Inline Direct-Drive
Inline Direct-Drive
锥度
CT40 | BT40 | HSK-A63
CT40 | BT40 | HSK-A63
轴承润滑
Air / Oil Injection
Air / Oil Injection
冷却
Liquid Cooled
Liquid Cooled
工作台
S.A.E
METRIC
长度
54.0 in
1372 mm
宽度
24.0 in
610 mm
T 型槽宽度
0.626 in to 0.630 in
15.90 mm to 16.00 mm
T 型槽中心距离
3.15 in
80 mm
标准 T 型槽数量
7
7
工作台最大重量（均匀分布）
1750 lb
794 kg
FEEDRATES
S.A.E
METRIC
最大切削
833 ipm
21.2 m/min
X 轴快移
1200 ipm
30.5 m/min
Y 轴快移
1200 ipm
30.5 m/min
Z 轴快移
1200 ipm
30.5 m/min
AXIS MOTORS
S.A.E
METRIC
最大推力 X 轴
3350 lbf
14902 N
最大推力 Y 轴
3350 lbf
14902 N
最大推力 Z 轴
3350 lbf
14902 N
TOOL CHANGER
S.A.E
METRIC
容量
30+1
30+1
最大刀径（满）
2.5 in
64 mm
最大刀径（相邻空刀）
6.0 in
152 mm
最大刀具强度（从测线起）
16.00 in
406 mm
最大刀具重量
12.0 lb
5.4 kg
刀具间距（平均）
1.80 s
1.80 s
切屑间距（平均）
2.40 s
2.40 s
一般信息
S.A.E
METRIC
冷却液容量
95 gal
360 L
AIR REQUIREMENTS
S.A.E
METRIC
Air Required†
4 scfm @ 100 psi
113 L/min @ 6.9 bar
内衬输气软管
3/8 in
3/8 in
联接器（空气）
3/8 in
3/8 in
最小空气压力
80 psi
5.5 bar
自动化选件：
·Haas 15 公斤协作机器人套装
·Haas 20 公斤协作机器人套装，Fanuc
·Haas 机器人套装*2
·机器人托盘装载系统
加工效率突出:
搭载12000转/分的直驱主轴，功率达22.4千瓦，扭矩122N·m，高速旋转同时能提供强劲切削力;配备30+1侧挂式换刀装置，搭配高速轴移动速度(30.5米/分)，大幅缩短换刀和加工周期，适配大批量生产。
加工范围适配广:
XYZ轴行程达1270x660x635毫米，Y轴行程较同系列部分机型更宽裕，能轻松装夹加工大箱体、压铸件等大型工件，适配汽车配件、机械零件等多行业的加工需求。
拓展性强：
自带四轴驱动配置和主轴贯3穿冷却准备功能，可按需拓展复杂角度切削、深孔钻等加工能力;支持用户自定义宏程序，还能搭配排屑器等配件适配多样化加工场景
操作维护便捷:
配备25年新机19英寸彩色液晶显示器碳纤维材质，控制系统直观易懂，上手难度低;采用模块化设计，且机身空间利用率高，不仅便于车间布局，后续整合机器人或其他设备也很简便，同时还配有断电检测模块，能减少突发故障带来的损失。
咨询：159 1097 4236
性价比与稳定性兼具：
作为面向中国市场的特惠定制款，价格更具优势;机身刚性强，主轴采用气油喷射润滑和液体冷却技术，加工时振动小，能保障长期加工的精度稳定性。
